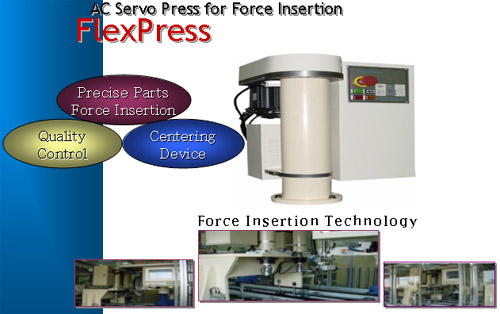

최 적 압 입 시 스 템
|
고객 환경에 가장 적합한 정밀압입시스템 구현
|
 |
|
반복 위치정도(精度)
|
무부하시 ±0.001㎜、부하시 ±0.01㎜이하
|
|
가 압 추 력 (推 力)
|
정격용량300kgf∼10톤까지 시리즈화 |
|
압 입 력 측 정
|
F.S. 0.2%의 정밀도 |
|
간 단 한 조 작
|
대화식 프로그램 입력 |
|
다 양 한 동 작 모 드
|
최대 100여 가지 모드 설정 가능 |
|
압 입 데 이 터 관 리
|
통계처리, 데이터 분석, 그래프 표시 |
|
환 경 친 화 적
|
에너지/공간절약, 저소음, 청결 |
|
자동 중심 오차 보정
|
부품간 중심위치오차 자동보정 (선택사양) |
|
Model
|
FIT 03-15
|
FIT 06-15
|
FIT 10-25
|
FIT 30-25
|
FIT 30-30
|
FIT 50-30
|
FIT 50-35
|
FIT 70-30
|
FIT 100-30
|
|
행정
|
최대
|
150 [㎜]
|
200 [㎜]
|
250 [㎜]
|
250 [㎜]
|
300 [㎜]
|
300 [㎜]
|
350 [㎜]
|
300 [㎜]
|
300 [㎜]
|
|
설정
|
0.001 [㎜]
|
0.001 [㎜]
|
0.001 [㎜]
|
0.001 [㎜]
|
0.001 [㎜]
|
0.001 [㎜]
|
0.001 [㎜]
|
0.001 [㎜]
|
0.001 [㎜]
|
|
정격?#177;鈞?/div>
|
최대
|
300 [㎏f]
|
600 [㎏f]
|
1,000 [㎏f]
|
3,000 [㎏f]
|
3,000 [㎏f]
|
5,000 [㎏f]
|
5,000 [㎏f]
|
7,000 [㎏f]
|
10,000 [㎏f]
|
|
설정
|
1 [㎏]
|
2 [㎏]
|
2 [㎏]
|
2 [㎏]
|
2 [㎏]
|
2 [㎏]
|
2 [㎏]
|
2 [㎏]
|
2 [㎏]
|
|
속도
|
최대
|
165 [㎜/s]
|
165 [㎜/s]
|
165 [㎜/s]
|
198 [㎜/s]
|
198 [㎜/s]
|
330 [㎜/s]
|
330 [㎜/s]
|
330 [㎜/s]
|
330 [㎜/s]
|
|
설정
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
0.1 [㎜/s]
|
|
Interface
|
RS-232C 2ch and USB 2ch, Parallel I/O 16ch~64ch,
A/D 16ch
|
|
기 타
|
Hard Disk : 20 GB, Memory : 64 MB, TFT-LCD Touch
Screen : 12.1 [inch]
|
|
Windows98/NT/2000 based operating program (C&M
Original)
|

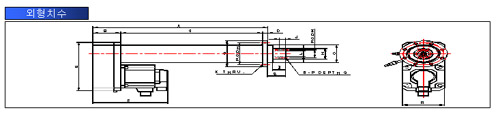

| 외형치수 |
 |
|
표준
모델
|
치 수 (mm)
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
O
|
P
|
Q
|
R
|
S
|
|
FIT 03-15
|
450
|
60
|
374
|
16
|
285
|
166
|
Ø148
|
125
|
45
|
17
|
6-Ø9
|
Ø35
|
48
|
Ø60
|
Ø99
|
M6
|
15
|
80
|
55
|
|
FIT 06-15
|
470
|
80
|
374
|
16
|
324
|
250
|
Ø148
|
125
|
45
|
17
|
6-Ø9
|
Ø36
|
48
|
Ø60
|
Ø99
|
M6
|
15
|
180
|
56
|
|
FIT 10-25
|
557
|
85
|
456
|
16
|
287
|
230
|
Ø148
|
125
|
40
|
20
|
6-Ø9
|
Ø32
|
45
|
Ø60
|
Ø101
|
M6
|
18
|
156
|
45
|
|
FIT 30-25
|
718
|
115
|
573
|
30
|
355
|
257
|
Ø185
|
160
|
30
|
20
|
8-Ø14
|
Ø35
|
50
|
Ø70
|
Ø125
|
M8
|
20
|
194
|
45
|
|
FIT 30-30
|
874
|
115
|
732
|
27
|
406
|
302
|
Ø269
|
226
|
46
|
20
|
8-Ø11
|
Ø49
|
72
|
Ø98
|
Ø269
|
M8
|
30
|
200
|
70
|
|
FIT 50-30
|
980
|
140
|
805
|
35
|
471
|
348
|
Ø268
|
228
|
46
|
20
|
8-Ø16
|
Ø54
|
71
|
Ø88
|
Ø165
|
M8
|
25
|
230
|
70
|
|
FIT 50-35
|
918
|
135
|
753
|
30
|
390
|
338
|
Ø220
|
190
|
30
|
25
|
8-Ø14
|
Ø45
|
70
|
Ø90
|
Ø155
|
M8
|
25
|
200
|
45
|
|
FIT 70-30
|
홈페이지에 추후 게재
|
|
FIT100-30
|
|
|
|
